Крышка ствольной коробки Зенит "Б-33"

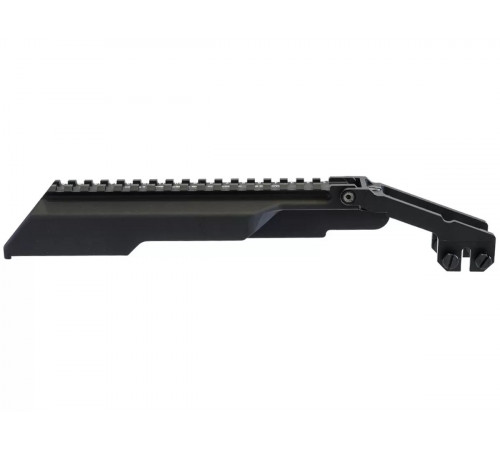

Кронштейн над ствольной коробкой Б-33 ( крышка ствольной коробки) является комплектом цельнофрезерованных изделий, изготовленным из сплава Д16Т с покрытием черного цвета.

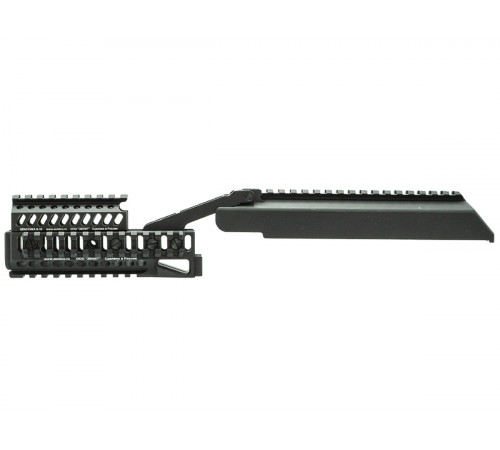

Монтируется на кронштейны Зенит Б-10М, Б-10У, Б-10Л (в том числе в составе комплектов "Спорт-1" и "Спорт-4"), Б-30, Б-30У посредством пяти винтов (четыре винта образуют четыре точки опоры кронштейна над ствольной коробкой Б-33 на цевьё, и один винт образует дополнительную пятую точку опоры, фиксируя кронштейн над ствольной коробкой Б-33 на ствольной коробке) и формирует планку Пикатинни длиной 170 мм ( 17 пронумерованных ячеек) над ствольной коробкой АК, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.

Крышка ствольной коробки Б-33, с интегрированной планкой Пикатинни, совместима со всеми моделями АК. Позволяет осуществлять установку любых приспособлений. Обеспечивает постоянство установки прицельных приспособлений при многократном открываниизакрывании.

Технические характеристики:

• Масса: 215 ± 10 г


• Габаритные размеры: (300х50х37) ± 2 мм


• Рабочий диапазон температур окружающей среды: от -50°С до +50°С


• Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

• Крышка над ствольной коробкой Б-33 – 1 шт.


• Упор задний механизма возвратной пружины + направляющая – 1 шт.


• Винты М5х7 – 4 шт.


• Руководство по эксплуатации – 1 шт.

Для установки кронштейна над ствольной коробкой Б-33 на оружие необходимо:

• 1. Снять штатную крышку ствольной коробки, извлечь штатную возвратную пружину в сборе, перевести флажок фиксатора газовой трубки и целик в верхнее положение.
• 2. Вывернуть, входящим в комплект шестигранным ключом, крепежные винты из кронштейна над ствольной коробкой Б-33, а затем вывернуть винт из вставки.
• 3. Установить кронштейн над ствольной коробкой Б-33 в пазы уже установленного кронштейна Б-10М, Б-10У, Б-10Л (в том числе в составе комплектов "Спорт-1" и "Спорт-4"), Б-30, Б-30У и наживить четыре крепежных винта, затем установить стальную вставку и закрутить винт вставки (желательно установить его на фиксатор резьбы). Далее затянуть четыре винта, притягивающие крышку к цевью, после чего установить затворную раму и входящую в комплект Б-33 возвратную пружину в сборе, закрыть и зафиксировать Б-33 посредством фиксатора возвратной пружины.

Не рекомендуется использовать Б-33 совместно с демпфером. Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
